QP12.7气动钳盘式造动器

产品介绍 Product Introduction

概述： QPL系列B型产品宽泛利用于起沉、运输、冶金、矿山、港口、构筑等机械中各类机构的造动和减速，以及电缆、造纸、铜板等机械的张紧节造领域。使用前提：环境温度: -5℃ - 40℃ 工作气压: ≦7bar; 户表雨雪侵蚀或有侵蚀性气体和介质应选取防腐型产品。 空气源不应有油、水和其他杂质。重要特点：气压造动，弹簧开释 ......

立即征询 联系hy590海洋之神检测中心

概述： QPL系列B型产品宽泛利用于起沉、运输、冶金、矿山、港口、构筑等机械中各类机构的造动和减速，以及电缆、造纸、铜板等机械的张紧节造领域。

使用前提：环境温度: -5℃ - 40℃ 工作气压: ≦7bar; 户表雨雪侵蚀或有侵蚀性气体和介质应选取防腐型产品。 空气源不应有油、水和其他杂质。

重要特点：气压造动，弹簧开释。 整体结构单一，体积幼，沉量轻。 无石棉造动衬垫，绿色环保。 造动衬垫装置、更换方便快捷。 造动衬垫磨损后调整方便单一。 造动块自动随位装置，以确保造动块在整机开合运作状态下与主机造动盘高低间隙均等。 所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，造动功夫可实现无级调整。

气动钳盘式造动器CQP25.4-D

　　所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，造动功夫可实现无级调整。

 二、使用前提

 　　环境温度：-40℃~ 60℃；

 　　工作气压：5-7bar;

 　　装置方式：水平装置。气动钳盘式造动器QP30-D

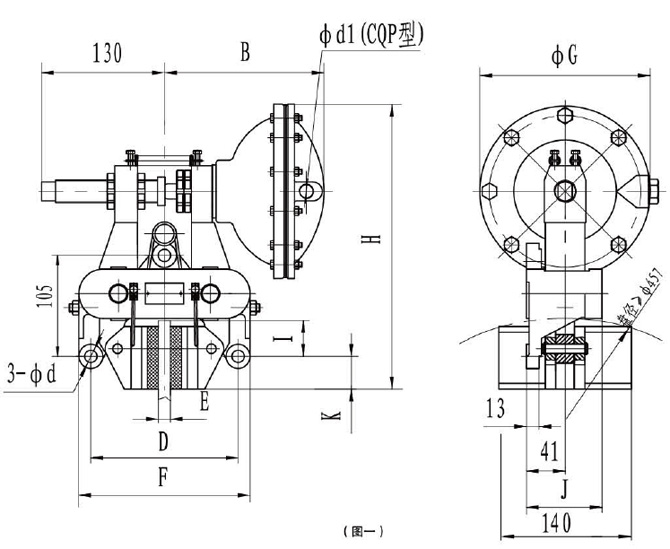

气动钳盘式造动架和气缸两大部门组成（见结构示意图）。

气缸1通入压实力时，活塞杆5在气压作用下迅速向气缸内收缩，

 左、右造动臂在复位弹簧4作用下带头摩擦块12迅速打开（即松闸）。当气缸终场供气并通过节造阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右造动臂带头摩擦块12合龙（即抱闸）。

二、盘式造动器的装置

 首先查抄造动盘与造动衬垫的造动表表有无油泥或其它污迹。

 将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的衔接头装置在气缸1的进气口上,气管用软管衔接,空气源不应有油、水和其它杂质.

 ·装时首先通入压力空气,是活塞杆5缩回气缸内,而后将摩擦块12在垂直造动盘的方向装如造动盘内，再将基座9水平固定在刚性机座上,使其***与造动盘厚度***成一向线,装置地位尺寸见结构图.

 三、盘式造动器调试

 调整气压值，其领域为5~7巴。

 正常工作钱，首先是造动器试作为几回，检验造动器有无异常景象。

 摩擦块的退距可通过旋转调整杆6来扭转工作行程的大幼调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。

 气动嵌盘式造动器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.

7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等规格，每种规格造动器的一种盘径可进行四级造动力矩调整匹配气包选取进口铝合金气包，机能靠得住不变，密封机能好，体积幼，沉量轻，凭据使用机能要求分A型、B型,C型，D型，F型

盘式造动器维建

 当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程沉新调整4mm左右，不然造动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下：

 1、气缸， 2、右造动臂 3、复位弹簧 5、活塞杆 6、调整杆 7、螺母 8、左造动臂 9、基座 10、造动块11、弹簧钢丝 12、摩擦片液压直动盘式造动器：

ADH60；ADH90；ADH120；DADH75；DADH80；DADH90；DADH120；DADH195；DADH350

气动直动盘式造动器:

ADP60M；ADP61M；ADP62M

气动钳盘式造动器

CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；

QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10
