重要技术参数
型号 | 造动力矩N.M | 退矩 | b | C | D | d | F | G1 | G2 | H | h1 | i | K | M | |
液压造动器 | 匹配推动器 | ||||||||||||||
YWZ4-100/23 | Ed23/5 | 40 | 0.6 | 70 | 160 | 100 | 13 | 75 | 125 | 125 | 375 | 100 | 40 | 110 | 162 |
YWZ4-150/23 | Ed23/5 | 100 | 0.6 | 90 | 160 | 150 | 17 | 100 | 170 | 170 | 430 | 140 | 60 | 150 | 162 |
YWZ4-200/23 | Ed23/5 | 200 | 0.7 | 90 | 160 | 200 | 17 | 100 | 195 | 195 | 431 | 170 | 60 | 175 | 189 |
YWZ4-200/30 | Ed30/5 | 220 | 463 | ||||||||||||
YWZ4-300/30 | Ed30/5 | 320 | 0.7 | 140 | 160 | 300 | 22 | 130 | 280 | 280 | 595 | 240 | 80 | 250 | 240 |
YWZ4-300/50 | Ed50/6 | 630 | 585 | ||||||||||||
YWZ4-300/80 | Ed80/6 | 750 | 195 | 600 | |||||||||||
YWZ4-400/50 | Ed50/6 | 1000 | 0.8 | 180 | 195 | 400 | 22 | 180 | 360 | 360 | 735 | 320 | 130 | 325 | 315 |
YWZ4-400/80 | Ed80/6 | 1600 | |||||||||||||
YWZ4-400/121 | Ed121/6 | 2000 | 240 | ||||||||||||
YWZ4-500/121 | Ed121/6 | 2500 | 0.8 | 200 | 240 | 500 | 22 | 200 | 415 | 415 | 925 | 400 | 150 | 380 | 375 |
YWZ4-500/201 | Ed201/6 | 3600 | |||||||||||||
YWZ4-600/121 | Ed121/6 | 3200 | 0.8 | 240 | 240 | 600 | 26 | 220 | 505 | 505 | 1100 | 475 | 170 | 475 | 458 |
YWZ4-600/201 | Ed201/6 | 5000 | |||||||||||||
YWZ4-700/201 | Ed201/6 | 8000 | 0.8 | 280 | 240 | 700 | 34 | 270 | 580 | 580 | 1245 | 550 | 200 | 540 | 585 |
YWZ4-600/301 | Ed301/12 | 8650 | |||||||||||||
YWZ4-800/301 | Ed301/6 | 12500 | 0.9 | 320 | 240 | 800 | 34 | 320 | 677 | 677 | 1417 | 600 | 240 | 620 | 375 |

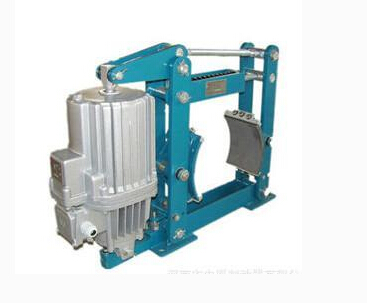

YWZ4-200/30。用处YWZ4系列电力液压块式造动器是以Ed系列电力液压推动器作驱动装置。其装置尺寸切合JB/ZQ4333-86尺度。该系列造动器重要用于起沉、运输、冶金、矿山、港口、构筑等机械驱动装置的机械造动。拥有造动安稳、作为频率高、安全靠得住、维建方便、节约用决、寿命长、噪音幼蹬着点。 正常工作前提环境温度-20+50；空气相对湿度不大于90％；在无爆炸危险，且介质中无足以侵蚀和粉碎绝缘的气体及放电尘埃的处所；通常用于三订互换电源50Hz、380V；电机装置地址海拔高度切合GB755-87尺度；环境温度低因而-20时，推动器的工作液改用YH-10航空液***或要求带加热器
