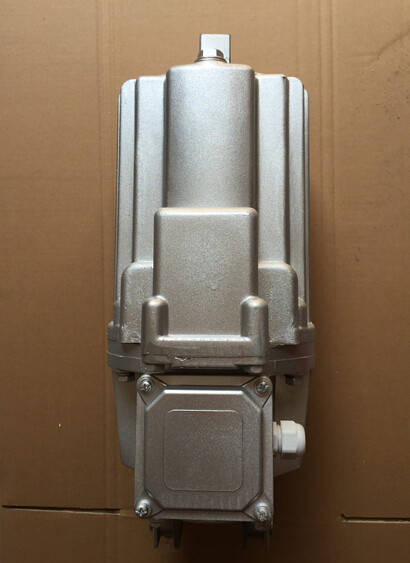

ED30/5液压推动器 额定推力300N 行程50mm 380V IP65

ED30/5液压推动器 额定推力300N 行程50mm 380V IP65

ED液压推动器ED30/5 ED50/6 ED80/6 ED121/6 ED201/6 ED301/6

Ed系列电力液压推动器

  一、ED推动器概述　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构极度紧凑的驱动节造装置，被宽泛用作各类块式造动器和盘式造动器的驱动装置，还可用于各类工业阀门，闸门，定向摆动和动弹（＜90°）装置（机构）及夹紧装置的驱动节造。二、推动器设计特点　　表壳为铸造铝合金、沉量轻，表形美观
；　　电机为非浸油式结构，B级或F级绝缘(凭据用户要求)。耐热性好，寿命长
；　　电机接线盒盖设有密封，选取电缆填料函进线，牢固靠得住，电气表壳防护等级达IP55;

　　电机轴和推杆均表表镀硬铬处置，使密封件寿命大大耽搁
；　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向装置，从而扩大其使用领域
；　　Ed系列全数密封件和轴承选取世界***产品，密封靠得住，寿命长
；　　Ed系列紧固件为不锈钢材质，美观耐用。三、装置方式的选择　　垂直装置：活塞杆衔接块朝上
；　　水平装置和中央肆意地位：主参数标牌朝上
；　　所有推动器的推杆衔接块都能够旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但装置高度尺寸A增长8毫米
；　　无论何种装置地位，活塞杆都不能接受任何力，以免影响使用成效和寿命。四、附加装置　　凭据用户必要可装置各类附加装置满足分歧工作必要
；　　上升或降落阀：加装上升阀“H”，降落阀“S”或上升降落阀“H、S”可使上升降落功夫无级耽搁，可调整的***大值可达额定值的10-20倍，阀在表部调节。带阀的推动器其上升降落功夫将有所耽搁，短行程耽搁0.1-0.2秒，长行程耽搁0.2-0.4秒
；　　造动弹簧：它产生造动力，技术参数中所列的造动弹簧力值为上升行程的1/3（降落行程的2/3）时的弹簧力
；　　复位弹簧：工作道理同C-弹簧，但复位的弹簧力教
；　　缓冲弹簧：（仅合用于短行程）重要调节造动过程
；撼逶於姆侵芷谒脖涔，使造动安稳，它包办推杆衔接块装在活塞杆上，不扭转推动器的行程。　　加热器：在环境温度低于-20℃的地域，可凭据用户必要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的节造调节步骤由用户自己选择
；行程开关：凭据用户要求，推动器能够装机械式行程开关。

用处ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业。

正常工作前提电动机1/2三订互换异步式电动机，切合（G了755-87）划定，绝缘等级：F级造动器使用前提：陆续工作S1陆续工作S2，负载持续率FC=60%

额定电压为380V三相，频率50Hz

使用地址的海拔高度等级切合（GB755-87）尺度周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.

垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）

重要技术参数

型号  额定推力

(N)  额定行程

(mm)  作为行程  造动弹簧力

(N)  额定频率

(Hz)  输入功率

(W)  额定电压

(V)  额定电流

(A)  ***大工作频率  沉量(Kg)

上升  降落

短行程推动器  误差±20%

Ed23/5  220  50  0.35  0.35  180  50  165  380  0.52  2000  10

Ed30/5  300  50  0.35  0.35  270  50  200  380  0.46  2000  14

Ed50/6  500  60  0.45  0.39  460  50  210  380  0.48  2000  14

Ed80/6  800  60  0.32  0.34  750  50  330  380  1.42  2000  24

Ed121/6  1250  60  0.4  0.42  1200  50  330  380  1.44  2000  39

Ed201/6  2000  60  0.5  0.32  1900  50  450  380  1.45  2000  39

Ed301/6  3000  60  0.58  0.32  2700  50  550  380  1.46  1500  40

1.Ed系列电力液压推动器该产品是引进联国德国EMG公司专有技术的产品,按EMG公司许可证造作。其机能美满、作为频率每幼时可达2000次、寿命达2000万次。加装附件后,升、降作为功夫能够调整,并拥有
