焦作电力液压推动器ED

ED系列电力液压推动器ED-23/5
，ED-30/5
，ED-50/6
，ED-80/6
，ED-121/6
，ED201/6
，ED301/6
，ED-301/12.

液压推动器匹配YWZ4
，YWZ5
，YWZ8
，YWZ9
，YWZ13
，YWL,YW等电力液压造动器。

YT1-25/4
，45/6
，YT1-90/8
，YT1-125/10
，YT1-180/12
，YT1-320/15

机能安全靠得住
，造动安稳
，无噪音
，密封好
，作为频率高
，使用寿命长。

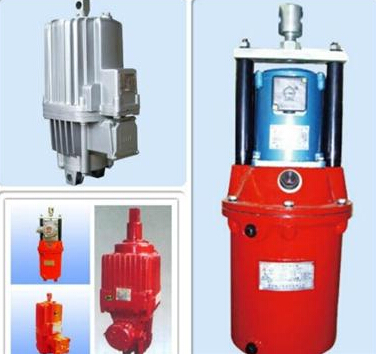

ED系列电力液压推动器

一、概述

　　Ed系列电力液压推动器是一种集电机
，离心泵
，油缸为一体的
，结构极度紧凑的驱动节造装置
，被宽泛用作各类块式造动器和盘式造动器的驱动装置
，还可用于各类工业阀门
，闸门
，定向摆动和动弹（<90°）装置（机构）及夹紧装置的驱动节造。

　　二、设计特点

　　表壳为铸造铝合金、沉量轻
，表形美观；

　　电机为非浸油式结构
，B级或F级绝缘(凭据用户要求)。耐热性好
，寿命长；

　　电机接线盒盖设有密封
，选取电缆填料函进线
，牢固靠得住
，电气表壳防护等级达IP55;

　　电机轴和推杆均表表镀硬铬处置
，使密封件寿命大大耽搁；

　　油缸壳体在一侧设有平衡气室
，可使推动器在0-180°任何方向装置
，从而扩大其使用领域；

　　Ed系列全数密封件和轴承选取世界***产品
，密封靠得住
，寿命长；

　　Ed系列紧固件为不锈钢材质
，美观耐用。

　　三、装置方式的选择

　　垂直装置：活塞杆衔接块朝上；

　　水平装置和中央肆意地位：主参数标牌朝上；

　　所有推动器的推杆衔接块都能够旋转。Ed50-Ed301固定座可作90°旋转
，Ed23-Ed30固定座也可提供90°旋转但装置高度尺寸A增长8毫米；

　　无论何种装置地位
，活塞杆都不能接受任何力
，以免影响使用成效和寿命。

　　四、附加装置

　　凭据用户必要可装置各类附加装置满足分歧工作必要；

　　上升或降落阀：加装上升阀“H”
，降落阀“S”或上升降落阀“H、S”可使上升降落功夫无级耽搁
，可调整的***大值可达额定值的10-20倍
，阀在表部调节。带阀的推动器其上升降落功夫将有所耽搁
，短行程耽搁0.1-0.2秒
，长行程耽搁0.2-0.4秒；

　　造动弹簧：它产生造动力
，技术参数中所列的造动弹簧力值为上升行程的1/3（降落行程的2/3）时的弹簧力；

　　复位弹簧：工作道理同C-弹簧
，但复位的弹簧力教；

　　缓冲弹簧：（仅合用于短行程）重要调节造动过程；撼逶於姆侵芷谒脖涔
，使造动安稳
，它包办推杆衔接块装在活塞杆上
，不扭转推动器的行程。

　　加热器：在环境温度低于-20℃的地域
，可凭据用户必要加装加热器
，加热器为AC200V、AC110V电压
，订货时需注明
，温度的节造调节步骤由用户自己选择；

　　行程开关：凭据用户要求
，推动器能够装机械式行程开关。
