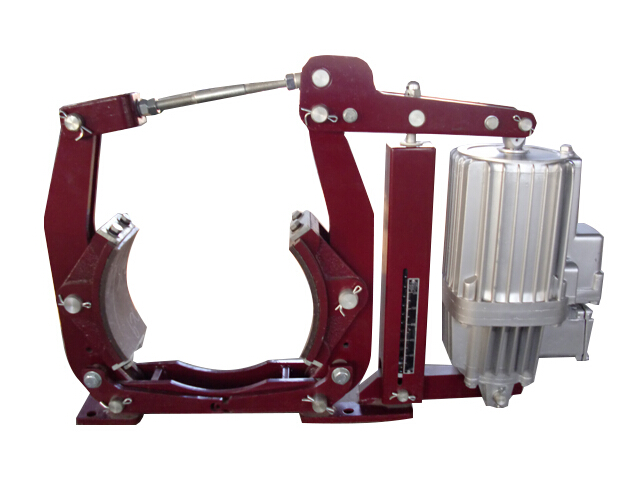

YWZ9皮带机造动器YWZ9-315/E80

YWZ9电力液压造动器重要出产商焦作造动器股份有限公司产品品质保障，证件齐全。

征询电话 15938188885  QQ 2568061943

YWZ,YWZB,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压造动器

ED,YT1，MYT1，YTD系列电力液压推动器

BED,BYT1系列防爆电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁造动器
QP，CQP系列气动钳盘式造动器
DCPZ系列电磁钳盘式造动器
YPZ系列臂盘式造动器
SBD系列安全造动器
SH，ST系列液压失效；ぴ於
DADH系列液压直动造动器
SE系列电磁失效；ぴ於
SP系列气动失效；ぴ於
YFX,YDGZ,YLBZ,系列防风造动器

YWZ9皮带机造动器YWZ9-315/E80，YWZ9-400/E80，YWZ9-400/E121，YWZ9-500/121，YWZ9-250/E50，YWZ9-200/30等型号齐全，产品机能安全靠得住，造动安稳。作为频率高，使用寿命长。

一、工作道理
该系列液压推杆造动器由造动架和相匹配的YT1型电力液压推动器两大部门组成。
当通电时，电力液压推动器作为，其推杆迅速升起，并通过杠杆作用把造动瓦打开（松闸）；当断电时，电力液压推动器的推杆在弹簧力的作用下，迅速降落，并通过杠杆作用把造动瓦合拢（抱闸）。
二、造动器的装置及调整
1、造动器装置方式：
1.1 纵装：放松螺母4、5使主弹簧处于自由状态，放松6、8螺母，动弹螺杆7撑开造动臂，再将造动器套装在造动轮上。
9— 弹簧座 10—弹簧架刻度机
1.2 横装：当造动轮已装在电机与其它机件之间时，放松螺母4、5、6、7、8，动弹螺杆取下螺杆3和7，将造动臂放倒。从侧面装到造动轮上。
2、造动器的调整
2.1 推动器工作行程的调整
在保障闸瓦***幼退距的情况下，推动器的工作行程愈幼愈梦想，因而必要调节其装置高度H1，其调整步骤：放松螺母6和8（见图），动弹螺杆7，使H1装置尺寸切合表1的要求。调好后拧紧螺母6、8。
2.2 造动力矩的调整
放松螺母4，夹住螺杆的尾部方头，动弹螺母5，使方形弹簧座位于弹簧架刻线以内，调整发后将螺母4和5拧紧退即可。
2.3 造动瓦的退距调整
当造动瓦打开时，调整螺栓1，使双方退距根基维持一致。
2.4 固定造动瓦的螺母（见图），应松紧适当，使造动瓦与造动轮能够随位。
三、使用和维建
应定期查抄造动器的工作情况，查抄时应着沉以下各项：
1、造动器的构件无能活动是否正常，调整螺母是否紧固。
2、推动器的构件是否正常，液压油是否足量。有无漏油和渗油景象。引入电线的绝缘是否优良。
3、尺寸H1不得幼于表1所列之***幼尺寸，如超出要求须立即调整，不然失去造作为用。
4、造动瓦是否正常的靠在造动轮上，磨擦表表的状态是否无缺，有无油腻脏物。当造动衬垫的厚度达到表2中的数值时，则应更换造动衬垫。
5、造动轮的温度不应超过200℃。
6、杠杆和弹簧发现裂纹应更换。
YWZ-400/90、YWZ-500/125、YWZ-600/180电力液压块式造动器

YWZ系列电力液压块式造动器：

YWZ-100/18电力液压块式造动器、YWZ-200/25电力液压块式造动器、YWZ-300/25电力液压块式造动器、YWZ-300/45电力液压块式造动器、YWZ-300/90电力液压块式造动器、YWZ-400/45电力液压块式造动器、YWZ-400/90电力液压块式造动器、YWZ-500/125电力液压块式造动器、YWZ-600/180电力液压块式造动器

YWZ系列电力液压块式造动器：

YWZ-100/18、YWZ-200/25、YWZ-300/25、YWZ-300/45、YWZ-300/90、YWZ-400/45、YWZ-400/90、YWZ-500/125、YWZ-600/180
