盘式造动器与造动盘配套组成道理知识

                            盘式造动器与造动盘配套组成道理知识

      盘式造动器重要与造动盘配套组成盘型造装置，用于大型机电设备的工作造动和垂危安全造动，实现可节造动停车。由于其属常关式结构，因而也拥有定车作用。

    盘式造动器系列（俗称抱闸，装置在绞车卷筒闸盘两侧，刹车时摩擦闸盘强造卷筒终场活动），盘形造动器是利用于矿井提升机刹车系统的液压执行机构，正确的名称应为：常关式后置油缸盘形造动器，目前选取较多的是后置式油缸，在提升机启动时，液压站输出压力油打开造动器，提升机起头工作，工作造动时，液压站凭据工况升高或降低压力，盘式造动器就会提供与之相反的造动力，在变乱状态下，液压站压力回到残压，造动器以大造动力在***短功夫内让提升机停车。

二、装置要求

1）、闸瓦的两个大平面应刮平，按其装配图进行装配，并使闸瓦与滑套贴合面齐全贴合，以确保闸瓦与闸盘各间的压力均匀。

2）、盘式造动器的油管、盘形闸油缸及油路、活塞蹬爪干净，表表不得存在碰伤等。

3）、查抄闸盘端面偏摆量，其值不得大于内容图纸要求。

4）、统一个盘式造动器的支座两侧面与造动盘的造动面距离的误差H不得大于，造动器支座两侧面与造动的造动面不平行度不得大于

5）、各盘式造动器的造动油缸对称中心线平面与主轴轴线应在统一水平面内，其误差2不得大于3毫米。

盘式造动器结构道理

　　固定元件装置于固定件，造动盘与动弹件相连，造动时，固定元件压紧在造动盘上，利用摩擦力，实现造动。

　　结构类型

　　推拿擦中固定元件的结构分为钳盘式，全盘式两种

　　1、全盘式造动器的结构道理：全盘式造动器中摩擦副的旋转元件与固定元件都是圆盘形，造动时，两盘摩擦表表齐全接触，作用道理如同摩擦式离合器。

　　2、钳盘式造动器的结构道理：钳盘式造动器的固定元件是造动块，装在与车轴链接且不能绕车轴轴线旋转的造动钳中，造动块与造动盘接触面积很幼。

分类

　固定钳式

　　结构特点：造动钳不动、造动盘两侧有液压缸

　　机能特点：除活塞和造动块表无滑动件，刚度好，造作容易，能适应分歧回路驱动要求，但尺寸大，安插难题，产生热量多

　　滑动钳式

　　结构特点：造动钳能够做轴向滑动、造动盘内侧有液压缸

　　摆动钳式

　　结构特点：造动钳与固定座铰接、造动盘内侧有液压缸

造动用具体出产型号：

YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列电力液压推动器

JZ，MW,TJ2,ZWZA,ZWZ3系列电磁造动器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列电力液压造动器

BYWZ,BYWZ3,BYWZ4,BYWZ5,BYWZ8,BYWZ10,BYWZ9,BYWZ13,BYW系列电力液压造动器

QP，CQP，QPC, CQPL,QPL，PDA系列气动钳盘式造动器

DCPZ250，DCPZ300，DCPZ400系列电磁钳盘式造动器

YPZ2，YPZ3，YPZ1，YP系列臂盘式造动器

SPZ对称造动臂盘式造动器

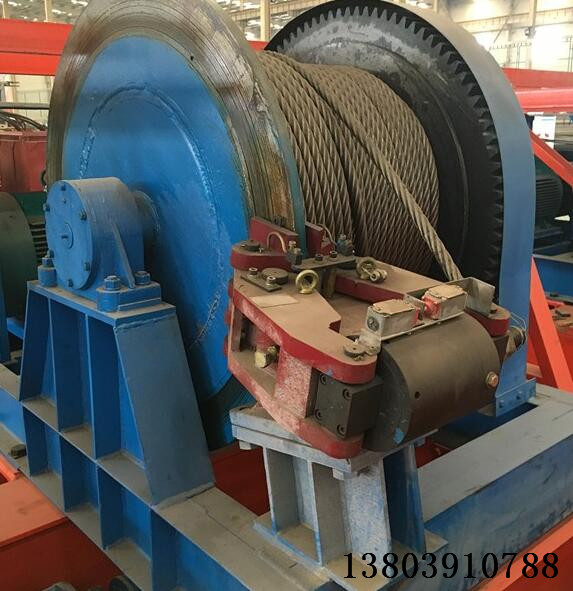

SBD，SB系列安全造动器

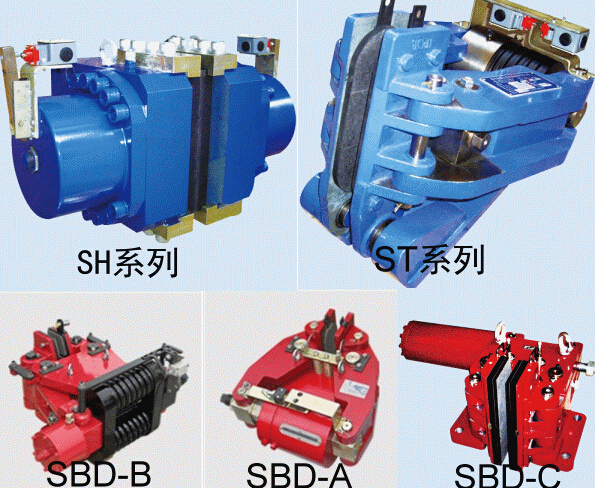

SH，ST系列液压失效；ぴ於

DADH，ADH,ADP系列液压直动造动器

SE系列电磁失效；ぴ於

SP系列气动失效；ぴ於

YFX,YDGZ,YLBZ,系列防风鉄楔造动器

YQP液压盘式造动器

电力液压臂盘式造动器系列型号：

YPZ2IV、V、VI电力液压臂盘式造动器、YPZ2I、YPZ2II、YPZ2III电力液压臂盘式造动器。

气动钳盘式造动器系列型号：

DCPZ12.7系列电磁钳盘式造动器、CQPL12.7-B气动钳盘式造动器、CQPL12.7-A直动气动钳盘式造动器、CQP12.7气动直动钳盘式造动器、QPL12.7-A气动钳盘式造动器、QP12.7气动钳盘式造动器、DJPZ电机盘式造动器。

电力失效；ぴ於飨盗行秃牛

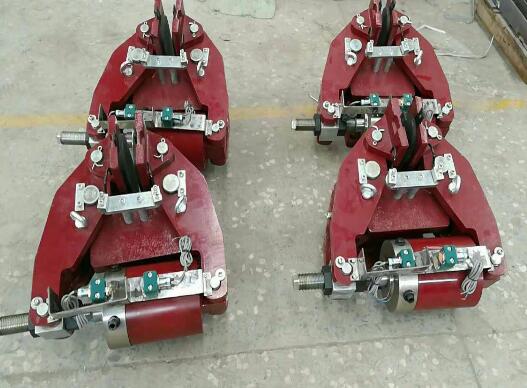

ST1SH液压失效；ぴ於鳌T2SH液压失效；ぴ於,ST3SH液压失效；ぴ於,ST4SH液压失效；ぴ於,ST5SH液压失效；ぴ於,SBD液压失效；ぴ於,561SE电力失效；ぴ於。

电力液压防风铁楔造动器系列型号：

DFX、DAF电磁液压安全防风铁楔造动器、YFX（YAF）系列电力液压防风铁楔造动器。

特点

　　1、利益

　　热不变性好，而鼓式造动器有机械衰退

　　水不变性好，泥水易被甩离造动盘

　　造动力矩与活动方向无关

　　易组成双回路系统，靠得住、安全

　　尺寸幼、质量幼、散热优良

　　压力散布均匀、衬块磨损均匀

　　更换衬块单一容易

　　2 弊端

　　难于预防杂物沾到工作表表

　　兼作驻车造动器时，驱动机构复杂

　　在造动驱动机构中需装助力器

　　衬块工作面积幼，磨损快，寿命低。

　　造动协调功夫短

　　易于实现间隙自动调整

检建

　　1 用百分表检测造动盘的断面跳动误差大于0.06mm,造动盘表表拥有显著的磨损台阶及拉伤沟槽,可进行加工建复.

　　2 查抄造动盘的磨损极限厚度为8mm,厚度过幼时应换用新件.

　　3 查抄造动蹄摩擦片厚度幼于7mm(蕴含底板)时,必须更换摩擦片,且左,右轮必须成套更换(4片摩擦片,4片弹簧片).

　　4 查抄造动钳体,若发现有漏油之处,应换用新的活塞密封圈.

      5 在闸瓦与造动盘全接触的情况下，现实的均匀摩擦半径R实不得幼于设计的均匀摩擦半径R。

造动器造作与造动盘表缘的间隙C不得幼于5毫米。
