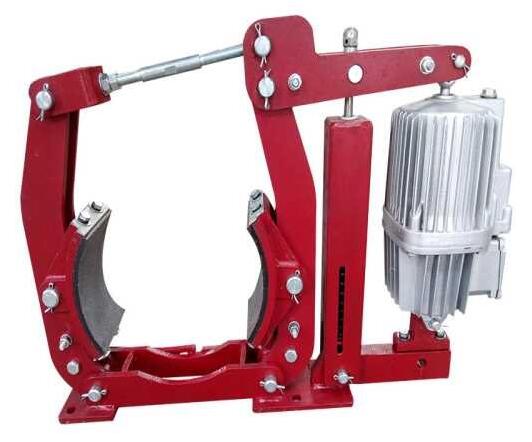

YWB电力液压块式造动器

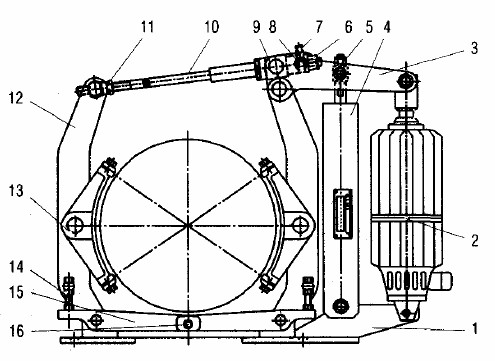

YWB电力液压块式造动器的表形图和机构简图。其造动道理如下：当驱动机构断电、终场工作时，电液推动器2(见图1)也同时或者延时断电，此时造动弹簧4的弹性力通过两侧的两条造动臂l2传递到造动瓦块l3及造动衬垫上，产生摩擦力并形成造动力矩，起到造作为用。当驱动机构电机通电时，推动器提前或者同时通电，在极短的功夫内产生足够大的力升起推杆，压缩造动弹簧，造动臂带头造动衬垫向表侧张开，造动力矩解除。

1、底座2、电液推动器3、三角板4、造动弹簧5、力矩调节螺母6、紧固螺母7、赔偿紧定螺栓、螺母8、拔销9、赔偿套10、造动拉杆l1、防松螺母、隔套、垫片 12、造动臂 13、造动瓦块 14、锁紧螺栓、螺母15、退距均等杠杆 l6、互锁销

YW、YWB系列造动器衔接尺寸和技术要求切合JB/T6406-2006尺度，造动力矩参数切合DIN15435尺度
；YW系列配套切合JB/T10603-2006尺度的YTD系列推动器
；YWB系列配套切合DIN15430尺度的Ed系列推动器
；本系列合用于新设计、新主机配套选用。

YWZ5、YWZE系列造动器衔接尺寸和造动力矩参数切合GB6333-86尺度，技术要求切合JB/T6406-2006尺度
；YWZ5系列配套切合JB/T10603-2006尺度的YTD系列推动器
；YWZE系列配套切合DIN15430尺度的Ed系列推动器。

YWZ6、YWZF系列造动器衔接尺寸和造动力矩参数切合JB/ZQ4388-86尺度，技术要求切合JB/T6406-2006尺度
；YWZ6系列配套切合JB/T10603-2006尺度的YTD系列推动器
；YWZF配套切合DIN15430尺度的Ed系列推动器
；本系列合用于取代原YWZ、JCZ、JWZ及TJ2等系列老产品。
