ED-80-6电力液压推动器

电力液压推动器

忠告：推动器应依照电气规范的要求，靠得住接地! 把稳：在接线时，堵截电源并在电源开关处竖立一块标示牌“有人作业，不要合闸” ，

直至接线实现
。

接线时，卸下推动器接线盒盖(背面有接线图)，按要求接好三相电源线(相序无要求)及 接地线
。而后盖好接线盒盖，拧紧螺钉

ED 电力液压推动器

Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6

重要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列电力液压块式造动器 电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港 电力液压块式造动器 口，构筑等行业
。

使用前提：

环境温度: -20℃ -50℃使用DB-25液压油，低于-20℃时用YH-10航空液压油，可不装加热器;用DB-25液压油，必须装加热器
。陆续工作S1 ，断续工作S3-60%
。

电压和频率: 三订互换380V/50(60)Hz ，我公司还能够提供其它分歧频率，分歧电压的产品，必要时请协商订货
。

三订互换异步式电动机，切合( G8755-2000 )划定，机能详见"技法术据"绝缘等级: F级、电器防护等级: IP65
。

电缆:导线截面***大可达4X2.5mm?
。

***防腐产品:用于空气中有侵蚀介质和相对湿度高，并由此可能天生凝水的情况
。电机选取真空注塑的定子，涂漆选取特殊防腐漆，系列产品均可提供防腐产品，用户必要可与公司联系

特殊要求

凭据要求可提供分歧电压，分歧频率等级的推动器
。 通过特殊处置的三防电机合用于"TH" 型、"AH" 型、混合型要求
。

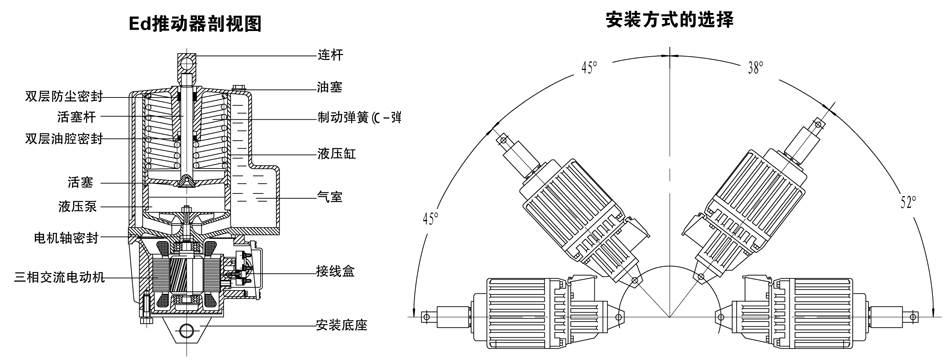

装置方式的选择

垂直装置:活塞杆衔接块朝上
。 水平装置和中央肆意地位: 装置大局如下图示
。

所有推动器的推杆连结块都能够旋转
。Ed50-Ed301 装置底座可作90
。旋转
。Ed23和Ed30装置底座也可提供900旋转，但装置高度尺寸A增长8毫米(订货时注明)
。 无论何种装置地位，活塞杆都不能接受径向力，以免影晌使用成效和寿命
。
