QP12.7盘式造动器的装置

盘式造动器的装置

·首先查抄造动盘与造动衬垫的造动表表有无油泥或其它污迹。

·将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的衔接头装置在气缸1的进气口上,气管用软管衔接,空气源不应有油、水和其它杂质.

·装时首先通入压力空气,是活塞杆5缩回气缸内,而后将摩擦块12在垂直造动盘的方向装如造动盘内，再将基座9水平固定在刚性机座上,使其***与造动盘厚度***成一向线,装置地位尺寸见结构图.

三、盘式造动器调试

·调整气压值，其领域为5~7巴。

·正常工作钱，首先是造动器试作为几回，检验造动器有无异常景象。

·摩擦块的退距可通过旋转调整杆6来扭转工作行程的大幼调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。

四、盘式造动器维建

当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程沉新调整4mm左右，不然造动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下：

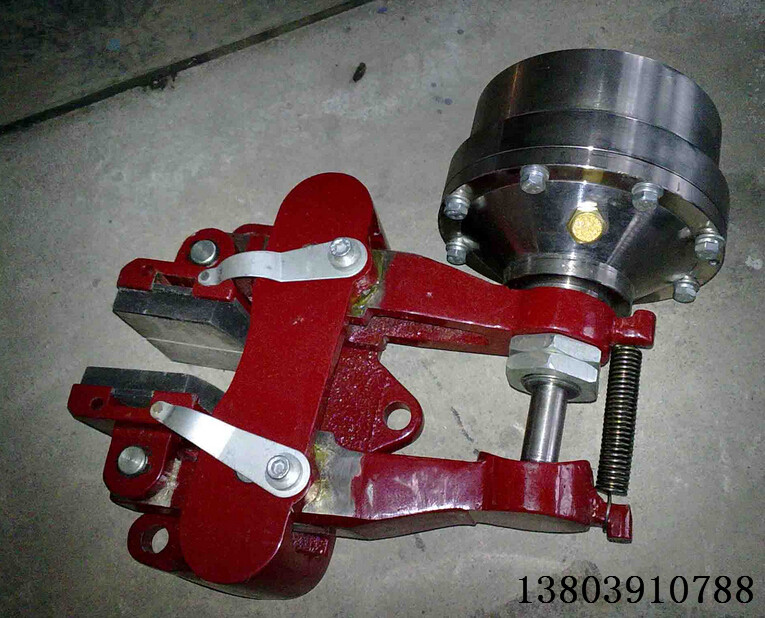

1、气缸， 2、右造动臂 3、复位弹簧 5、活塞杆 6、调整杆 7、螺母 8、左造动臂 9、基座 10、造动块11、弹簧钢丝 12、摩擦片
