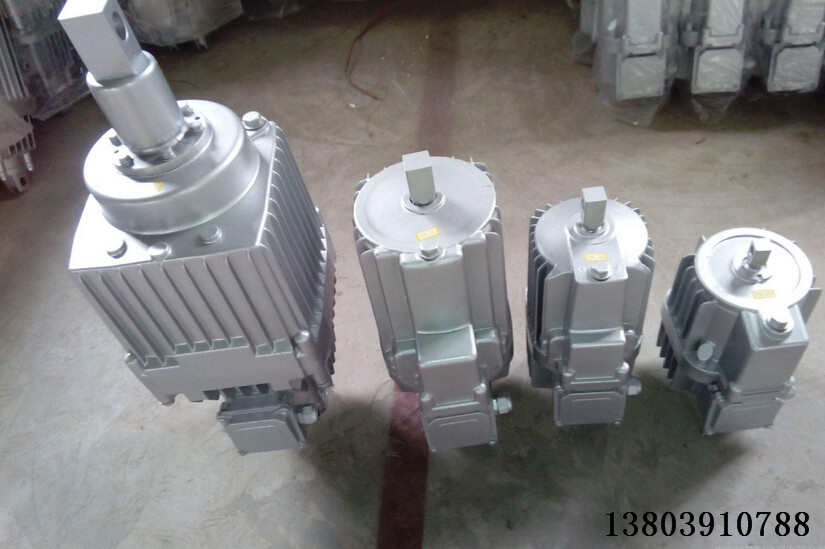

ED液压推动器ED-121/6,ED121/6用处
ED系列电力液压推动器重要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式造动器的操作元件，宽泛合用于起沉运输，冶金，矿山，港口，构筑等行业。
正常工作前提
电动机1/2三订互换异步式电动机，切合（G了755-87）划定，绝缘等级：F级
使用前提：
陆续工作S1陆续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地址的海拔高度等级切合（GB755-87）尺度
周围环境温杜爪在-20℃～40℃领域内，其空气相对湿杜爪不大于90%5.
垂直装置：活塞衔接块朝上，水平装置：记号的标牌朝上：（ED630/12公合用于垂直装置）
重要技术参数
型号 额定推力
(N) 额定行程
(mm) 作为行程 造动弹簧力
(N) 额定频率
(Hz) 输入功率
(W) 额定电压
(V) 额定电流
(A) ***大工作频率 沉量(Kg)
上升 降落
短行程推动器 误差±20%
ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40


用处
陆续工作S1和持续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但若是电源为非额定定值时，势必引起额定电流的相应变动；肪澄露龋-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程功夫是在20℃环境温度时测定的。
重要技术参数
型号 A B C D E F G H K L M N O P Q R S T U
EN23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20
EN30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20
EN50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22
EN80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22
EN121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
