电力液压盘式造动器摩擦衬垫更换

盘式造动器与我们各人平日所自行车上的造动器很类似。盘式造动器重要零件部件别离是分泵、造动钳、造动盘、油管等等。在盘式造动器中，重要是依附液压传送压力，造动衬块挤压的不是车轮而是转子，并且压力是依附液压传送的。盘片的速度会被盘片和衬块相互之间的摩擦降低。而自行车上的造动器装有一个用于将造动衬块挤压到车轮上的卡钳。

盘式造动器的利益：

    盘式造动力幼于鼓式造动力,的是盘式造动器的造动盘上开了好多的幼孔，这些幼孔能够加快透风散热和很快的提高造动效能,造动的热衰减幼,时时使用刹车或者陆续刹车盘式造动力虽幼但是出格不变,并且 盘式造动器造动衬块对盘的单元压力比力高,再加上衬块对盘的擦拭作用,所以在出水后仅仅必要经一到二次造动便能够复原正常，所以说它的水不变性是出格好的；但鼓式造动器没有经过十余次造动是很难复原正常造动效力的。

盘式造动器漏油，可直接导致造动系统失灵。漏油常见于四个部位:

    (1)油管与主油缸和副油缸的衔接处，由于磨损间隙增大或固紧螺钉没有固紧而产生漏油。

    (2)造动器液压油管路分裂老化出现渗漏油。

    (3)主油缸储油室盖密封垫圈老化变形或败坏而引起漏油，或是螺钉松动没有固紧。

    (4)主油缸柱塞上的抽封老化败坏或轴向窜动，以至其尾部向表漏油。

    排除步骤:对原因(1)，应更换磨损故障件，固紧螺钉，并在接触面及螺纹处涂上密封胶，以达到齐全密封。对原因(2)，应更换油管。对原因(3)，应更换密封垫圈(亦称为密封膜片)，固紧缘钉。对原因(4)，应更换新的油封，并可在柱塞油封前面补装一合适弹簧，撑住它不使其轴向窜动，从而达到较彻底密封的成效。

造动器是什么，造动器就是我们所指的刹车，当然了造动器的利用极度的宽泛通常的能够行动的机械设备上都是会利用到造动器的，造动器的种类有好多，其中就有一种是盘式造动器。

盘式造动器与我们各人平日所自行车上的造动器很类似。盘式造动器重要零件部件别离是分泵、造动钳、造动盘、油管等等。在盘式造动器中，重要是依附液压传送压力，造动衬块挤压的不是车轮而是转子，并且压力是依附液压传送的。盘片的速度会被盘片和衬块相互之间的摩擦降低。而自行车上的造动器装有一个用于将造动衬块挤压到车轮上的卡钳。

盘式造动器的利益：

    盘式造动力幼于鼓式造动力,的是盘式造动器的造动盘上开了好多的幼孔，这些幼孔能够加快透风散热和很快的提高造动效能,造动的热衰减幼,时时使用刹车或者陆续刹车盘式造动力虽幼但是出格不变,并且 盘式造动器造动衬块对盘的单元压力比力高,再加上衬块对盘的擦拭作用,所以在出水后仅仅必要经一到二次造动便能够复原正常，所以说它的水不变性是出格好的；但鼓式造动器没有经过十余次造动是很难复原正常造动效力的。

盘式造动器漏油，可直接导致造动系统失灵。漏油常见于四个部位:

    (1)油管与主油缸和副油缸的衔接处，由于磨损间隙增大或固紧螺钉没有固紧而产生漏油。

    (2)造动器液压油管路分裂老化出现渗漏油。

    (3)主油缸储油室盖密封垫圈老化变形或败坏而引起漏油，或是螺钉松动没有固紧。

    (4)主油缸柱塞上的抽封老化败坏或轴向窜动，以至其尾部向表漏油。

    排除步骤:对原因(1)，应更换磨损故障件，固紧螺钉，并在接触面及螺纹处涂上密封胶，以达到齐全密封。对原因(2)，应更换油管。对原因(3)，应更换密封垫圈(亦称为密封膜片)，固紧缘钉。对原因(4)，应更换新的油封，并可在柱塞油封前面补装一合适弹簧，撑住它不使其轴向窜动，从而达到较彻底密封的成效。

造动器是什么，造动器就是我们所指的刹车，当然了造动器的利用极度的宽泛通常的能够行动的机械设备上都是会利用到造动器的，造动器的种类有好多，其中就有一种是盘式造动器。

     利用过盘式造动器的人们都有可能会遇到盘式造动器有噪音，这应该怎么办呢？

     在盘式造动器造动时若是佑装嗄吱、嗄吱”的噪声时，可选取下述法子排除：

     1、在造动器钳体活塞和造动衬片之间，加一防噪声片，使活塞上组成一倾斜度。而后确保造动时造动衬块和造动盘柔性触摸，使造动衬块在正常磨损状态下无畸形噪声出现。

     2、为造动器遴选原料软些、密度幼些的造动衬块资料。

     3、在盘式造动器造动时，造动衬块向一侧移动，可能出现碰击动静。这是由于造动衬块和钳体之间的空地过大所造成的，可用镀覆焊锡的法子解除空地。但须把稳，应使焊锡镀覆在与前进方向相反的一侧，预防在造动力的成效下失效。

     利用过盘式造动器的人们都有可能会遇到盘式造动器有噪音，这应该怎么办呢？

     在盘式造动器造动时若是佑装嗄吱、嗄吱”的噪声时，可选取下述法子排除：

     1、在造动器钳体活塞和造动衬片之间，加一防噪声片，使活塞上组成一倾斜度。而后确保造动时造动衬块和造动盘柔性触摸，使造动衬块在正常磨损状态下无畸形噪声出现。

     2、为造动器遴选原料软些、密度幼些的造动衬块资料。

     3、在盘式造动器造动时，造动衬块向一侧移动，可能出现碰击动静。这是由于造动衬块和钳体之间的空地过大所造成的，可用镀覆焊锡的法子解除空地。但须把稳，应使焊锡镀覆在与前进方向相反的一侧，预防在造动力的成效下失效。

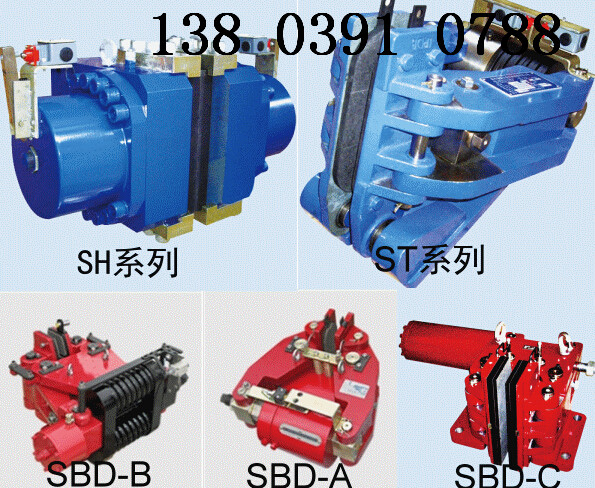

SE、SH 、SP系列失效；づ淌皆於鞴ぷ髟於，允许高频率造动。造动力大，维建用度低，带衬垫磨损自动赔偿装置(造动力矩不变) ，晌应功夫短。

装置公差大，造动盘端面跳动:***大值:± 0.2mm 。底座相对于盘的垂直度误差:***大值:±4‰。

造动盘相对于底座的中心距误差:***大值:±2.5mm 。

该系列蕴含下列类型造动器:

561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE造动器(电磁开释) 。工作时须有ESE/ESP配套电源(具体参数见配套电源) 。

5SH 、450SH 、4SH 、3SH 、904SH 造动器(液压开释) 。工作时需有液压站。

5SP, 450SP 、4SP 、3SP造动器(气动开释)(5bar)

安全造动器造动力大，和工作造动器一样。

发现超速的情况下，用作垂危造动，正常情况下静态造动器晌应功夫短。

装置公差大，造动盘端面跳动:***大值: ±0.2mm 。底座相对于盘的垂直度误差:±0 .4‰。

该系列蕴含下列类型造动器:所有SE 系列。电磁开释。工作时须有配套电源ESE/ESP(具体参数见配套电源)。

所有SH 系列一重要是ST系列。液压开释。工作时带有液压站。

所有SP 系列。气动开释(5bar)

备注: ST1SE 、ST2SE仅适合用作安全造动器。当使用频率很低时也可用作工作造动器。凭据用户分歧的需要，可加装下列装置:衬垫磨损显示(通过显示开关或衬垫里的磨损线实现) 。电话 13803910788

造动显示(通过显示开关实现)。

手动开释显示(通过显示开关实现)

特殊利用:用于盘温极度高时的烧结衬垫，特种衬垫(无火星等);特殊盘(厚度、直径、资料等)。

若有需要，请与hy590海洋之神检测中心技术人员联系。

弹簧造动-液压碍放-适合盘厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH根基参数和尺寸ΦB-单元: mm

基 本 参 数造动力力矩公式N.m造动力矩=造动力/1000 X (ΦB/2-68)晌应功夫S0.2两侧退距mm0.7开释压力bar100进油口尺寸"Z1 /4额定造动力 NST1SE:35000(安全造动)/25000(工作造动)ST2SE:70000(安全造动)/50000(工作造动)ST3SE:147000(安全造动)/105000(工作造动)表 形 尺 寸 mm齐全开释移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135总油缸容积cm3ST1 SH:34 ST2SH:83 ST3SH:227沉量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A根基参数造动力矩(N.m) =造动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5ΦB-单元: mm

造动力N220 000开释压力bar110-120齐全开释的移位容量cm3180总油缸容积cm3310响应功夫s0.2沉量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:衔接件：8个螺栓M 24等级12.9上紧力矩1000NM；

ST16SH:衔接件：8个螺栓M 30等级12.9上紧力矩1350NM；

ST25SH:衔接件：8个螺栓M 30等级12.9上紧力矩1500NM；

ST40SH:衔接件：8个螺栓M 39等级12.9上紧力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH根基参数和尺寸表单元（mm）

造动器型号ST10SHST16SHST25SHST40SH根基参数造动力矩公式:N.m造动力矩=造动力/1000x(ΦB/2-75)造动力矩=造动力/1000x(ΦB/2-90)造动力矩=造动力/1000 x (Φ B/2-90)造动力矩=造动力/1000 x (B/2-100)额定造动力N81000150000200000288000进油口尺寸进油口均为:M18x1.5间隙mm212工作压力MPa131519油缸容积mL275360560810响应功夫S0.2齐全开释移位容量mL32218831沉量Kg 218286 表形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

ST25SH-A

ST25SH-A根基参数表衔接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM

造动力矩(N.m) =造动力/1000x[(ΦB/2)-75]

ΦB-单元: mm

***大造动力N230000200000180000150000间隙mm1.02.03.04.0开释压力bar190齐全开释的移位容量ml95油缸容积ml560响应功夫s0.2沉量kg280

ST25SH-C

ST25SH-C根基参数表衔接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM

造动力矩(N.m) =造动力/1000 x [(ΦB/2)-60]

ΦB-单元: mm

***大造动力N230000200000180000150000间隙mm1.02.03.04.0开释压力bar160油缸容积ml570齐全开释的移位容量ml115响应功夫s0.2沉量kg280

ST4SH、 ST5SH

ST4SH:衔接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;

2个螺丝钉M24：等级10-9；上紧力矩：255N.m;

ST5SH：衔接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m

ST4SH、 ST5SH根基参数和尺寸表单元（mm）

基

本

参

数造动力矩公式Nm造动力矩=造动力/1000 x (Φ> B/2-108)单侧退距mm1开释压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定造动力NST4SH: 120000(安全造动)/90000(工作造动)ST2SE:70000(安全造动)/220000(工作造动） 响应功夫S0.2表 型 尺 寸 mm齐全开释移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678沉量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0

5SH 、450SH 、4SH 、3SH

5SH 、450SH 、4SH 、3SE根基参数和尺寸表:

904SH

904SH根基参数表衔接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m

造动力矩(N . m) =造动力/ 1000 x [(ΦB)/2-30]

ΦB-单元: mm

用于垂危造动时***大造动力N20 000 (衬垫A ) 904-A用于工作造动时***大造动力N15 000(衬垫M)904-M开释压力bar60齐全开释的移位容量cm333总油缸容积cm398响应功夫s0.3沉量kg28
